KRI6691变压器消磁分析仪
一 系统简介
电力变压器消磁分析仪，具有消磁和验证消磁功能，是消除大型电力变压器剩磁的专用设备。对保护变压器免受励磁涌流冲击、安全投运以及延长变压器使用寿命有着极其重要的作用。
电力变压器是电力系统中的重要电气设备，是电力系统安全运行的保障。由铁磁材料构成的变压器铁芯是影响变压器电气性能的关键部件。电工磁材料的磁特性以及利用其制成的铁芯部件，在运行工况下的准确测量与精细模拟，对电磁装置的设计、磁损耗计算、高性能运行具有至关重要的作用。
电力变压器在进行电压比、直流电阻测量和空载试验等操作后会在其铁芯中残留剩磁。如果不对剩磁进行处理，投运时可能造成继电保护装置误动作，不能及时送电。电力变压器低负载或者空载合闸送电时，铁芯中的剩磁会加快铁芯磁饱和的速度，使电力变压器铁芯半周饱和，产生含有大量谐波的励磁电流，即剩磁的存在将导致电力变压器励磁涌流的出现，涌流的值可达正常稳态运行电流的几倍或者几十倍。国内外均发生过多次因变压器剩磁导致主变合闸后跳闸的案例。励磁涌流，使变压器损耗增大、铁芯高度饱和、漏磁通增加，引起变压器油过热，造成绝缘性能下降；变压器在送电时，励磁涌流还可引起产生机械振动，造成绕组结构或铁芯等位移,影响变压器的使用寿命。
电力变压器消磁分析仪，采用先进合理的复合电流法技术，既能快速对电力变压器互感器进行消磁，也能对剩磁量进行检测。剩磁测量、消除剩磁一次性自动完成。

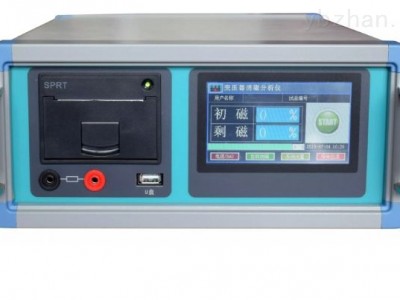

KRI6691变压器消磁分析仪
1、主要技术特点
- 仪器采用先进的复合电流消磁法，消磁过程中电流冲击小。
- 消磁效率高,对星型接法的三相变压器仅消一相便可，大大节省时间。
- 设有手动消磁和自动消磁。
- 具有初始剩磁检测及消磁后剩磁检测功能，一次接线可完成消磁和剩磁量的测量。
- 消磁过程进度百分比及消磁进度指示条直观明了，并对剩磁率进行量化。
- 接线简单，可直接利用直流电阻的测试线进行消磁。
- 采用数字化电流调整，电流的控制精度高。
- 采用5吋彩色触摸屏控制，更加容易操作，系统界面可以在中英文之间切换。
- 测试结果自动存储，完整记录消磁前后数据，无需手动存储。
- 报告可直接打印；可存储到U盘中。
- 分析软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。
- 软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。
2、主要技术指标
- 输入类型：电流法
- 输出电压：Vpp-40V，测试中自动调整
- 输出电流：5A、4A 、3A 、2A 、1A，可任意选择
- 剩磁率：0-100%
- 消磁进度：0-100%
- 小分辨率：0.1%
- 供电电压：AC100V-240V±10%
- 频率： 50Hz/60Hz
- 工作环境：－10℃～50℃ ≤85%RH
- 主机重量：5kg
3、测试分析软件主要特色
- 采用嵌入式系统，软件无中毒风险。
- 采用目录式保存测试数据，对测试数据的管理简洁方便。
- 测试系统可直接进行数据打印。
- 支持U盘数据导出功能。
- 软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
- 软件界面简洁、直观、实用。
二 准备工作
试验前应将被试变压器线端充分放电。
使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。
电力变压器消磁测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm以上)，尤其是与封闭母线连接的变压器。
应保证测试钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用纱布或干燥的棉布擦拭干净。
